防爆電氣的基礎知識（必讀）
　　一、防爆理論概要

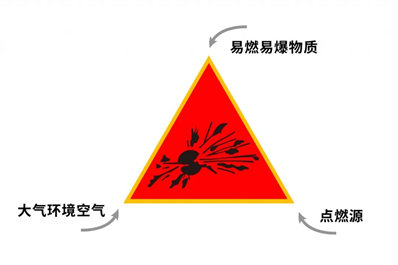

　　爆炸三要素
　　當易燃易爆物質、大氣環境空氣、點燃源三個條件同時存在，而且當爆炸性物質與空氣的混合濃度處于爆炸極限范圍內(即處于爆炸下限和爆炸上限之間)時，將不可避免的產生爆炸。
　　點燃源：明火、電氣火花、靜電火花、雷電火花、電磁輻射、光輻射、機械火花、危險高溫
　　
　　爆炸性危險場所
　　做好開學前各項準備工作。健全完善校園防疫、物資儲備、復學復課、應急處置四個工作方案，備足防控物資，組織模擬演練，盯緊抓實學生、教職員工、校園、家庭四個關鍵環節，嚴格落實《春季開學疫情防控措施40條》，全力確保師生身體健康和校園平安穩定。
　　1、可燃性物質生產、加工、處理、儲存、運輸場所將不可避免產生泄漏，與空氣混合可形成爆炸危險場所。
　　2、當可燃性物質與空氣的混合濃度介于爆炸極限范圍內時，遇足夠能量的點燃源就會產生爆炸。
　　3、在石油、化工、煤炭等生產領域?qū)⒉豢杀苊獾禺a(chǎn)生爆炸性物質的泄漏，并與空氣形成爆炸性危險場所。
　　據資料統計：
　　1）在煤礦井下，2/3的場所屬于爆炸性危險場所；
　　2）在石油開采現場和精煉廠約有60-80%屬爆炸性危險場所；
　　3）在化學工業中，約有80%以上的生產車間屬爆炸性危險場所。
　　爆炸界限
　　
　　定義：可燃性氣體或蒸氣與空氣的混合物只有在某個濃度范圍內才能爆炸（燃燒），超出此范圍就不會被點燃，這一范圍的*高點和*低點分別稱為爆炸上限和爆炸下限。

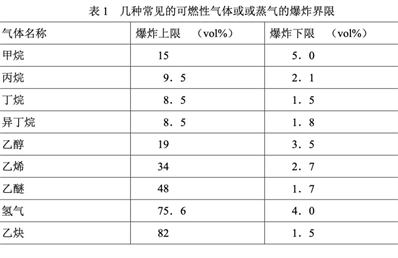

　　爆炸界限常用可燃性物質在可燃性混合物中的體積百分比（濃度）表示，例如，甲烷的爆炸下限是5.0%（體積比），爆炸上限是15%（體積比）?？扇夹晕镔|(zhì)的濃度低于爆炸下限的混合物可以稱作“過稀”，濃度高于爆炸上限可以稱作“過濃”，過濃或過稀的混合物不能形成爆炸或燃燒。

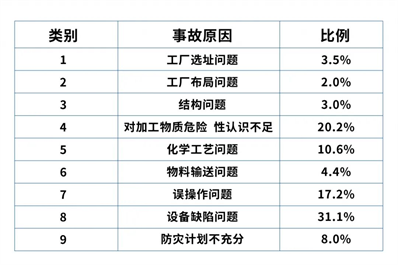

　　爆炸事故的共同特征
　　爆炸事故往往是災難性和毀滅性的。產生事故的三大因素：
　　1）物的因素（直接原因）
　　2）人的因素（間接原因）
　　3）管理的因素（間接原因）
　　為減少爆炸事故的發生，必須落實安全設施，規范人的行為、強化管理職能。遵守安全生產相關的法律、法規、規章、標準。
　　

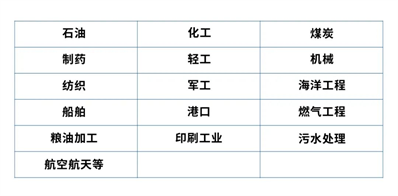

　　具有潛在爆炸危險的領域
　　
　　以上表格列出的是存在爆炸危險的領域。
　　爆炸防治理念
　　爆炸是可控的（防+治）。
　　1、置換：用非可燃物質和非易燃物質替換，以阻止形成爆炸性環境。
　　2、控制：減少可燃物質的總量，避免釋放或使釋放減到*小，控制釋放，防止爆炸性環境形成、避免點燃源產生。
　　3、緩解：減少人員數量、防止爆炸傳播、緩解和抑制爆炸壓力、配置合適的個人防護用品。
　　防止爆炸發生的基本方法
　　1、避免形成爆炸性環境——理想的方法（**）
　　2、常見措施有嚴控跑冒滴漏、通風、氮封、惰化、負壓操作、可燃?xì)怏w監視、氧濃度監視。
　　3、排除、消除可能的點火源——實際的方法
　　4、常見的措施是選用合適的防爆設備。
二、主要電氣防爆技術

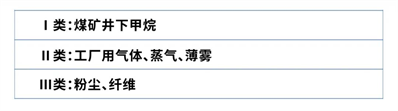

　　爆炸性混合物的分類、分級、分組
　　
　　為了使采用的防爆措施更具有針對性，所以有必要對爆炸性物質進行分類、分級和分組。
　　
　　爆炸性氣體分級
　　

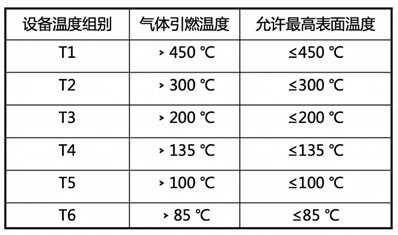

　　爆炸性氣體分組
　　

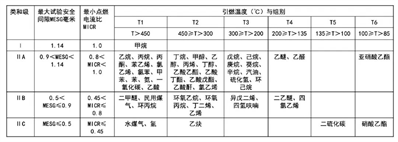

　　爆炸性氣體分類、分級、分組舉例表
　　
　　爆炸性氣體危險場所的劃分
　　按爆炸性氣體混合物出現的頻繁程度和持續時間分三個區域：
　?、?級區域：在正常情況下，爆炸性氣體混合物，連續地或長時間存在的場所 (1000h/y)。
　?、?級區域：在正常情況下，爆炸性氣體混合物有可能出現的場所 (10-1000h/y)。
　?、?級區域：在正常情況下，爆炸性氣體混合物不能出現，僅在不正常情況下偶爾短時間出現(<10h/y)。
　　爆炸性氣體危險區域劃分舉例

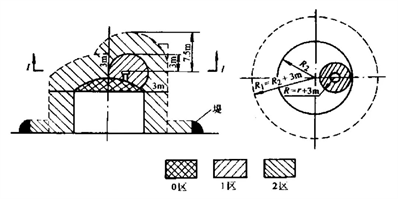

　　如圖所示是典型的帶有呼吸閥的露天油罐的危險區域劃分示例。
　　
　　R2一油罐半徑 r一呼吸閥閥口半徑
　　防爆電氣設備的分類、分級、分組

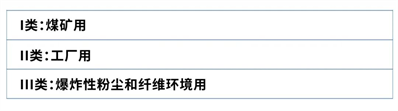

　　按設備使用的環境，分為三類：
　　

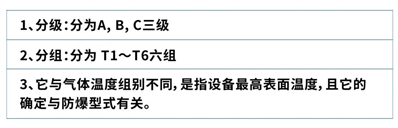

　　II類設備分級、分組：
　　
　　
　　　隔爆型-Ex d
　　依據標準：GB3836.1-2010、GB3836.2-2010
　　隔爆外殼：應能承受內部爆炸性氣體混合物的爆炸壓力，并阻止內部的爆炸向外部周圍爆炸性混合物傳播。(1區防爆技術)
　　原理：允許危險氣體進入隔爆外殼，外殼內可能產生爆炸。但要求外殼必需具有足夠的強度；且各外殼結合面必須具有足夠長的嚙合長度和足夠小的間隙，以確保內部爆炸不會穿過隔爆結合面而導致外部環境爆炸。
　　　增安型-Ex e
　　依據標準：GB3836.1-2010、GB3836.3-2010
增安型電氣設備：一種對在正常運行條件下不會產生電弧、火花或可能點燃爆炸性混合物的設備結構上，進一步采取措施，提高其安全程度，防止產生危險溫度、電弧、火花的可能性的電氣設備。
增安型外殼不要求具有承受內部爆炸的強度，但至少應能承受規定的機械沖擊，且具有IP54的外殼防護等級。
其次還要采?。航泳€端子防松、可靠的結構連接、載流限制、繞組絕緣、溫度保護、電氣間隙/爬電距離等技術措施。
　　　本質安全型-Ex i
　　依據標準：GB3836.1-2010、GB3836.4-2010
　　本質安全型電氣設備：指其內部的所有電路都是本質安全電路的電氣設備,即該電路在標準規定條件（包括正常工作和規定的故障條件）下產生的任何電火花或任何熱效應均不能點燃規定的爆炸性氣體環境的電路。
　　本安技術實際上是一種低功率設計技術，因此它能很好地適用于工業過程自動化儀表。
　　本安設備的等級：
　?、貳xia – 直至兩個元件或其它類型的故障仍能保持防爆性能的設備。本安設備可安裝在0區、1區、2區危險場所。本安關聯設備可連接到0區、1區、2區危險場所。Ex ia是0區防爆技術（但已不是**的）。
　?、贓xib – 直至一個元件或其它類型的故障仍能保持防爆性能的設備。本安設備可安裝在1區、2區危險場所。本安關聯設備可連接到1區、2區危險場所。
　　③Exic – 正常工作時能保持防爆性能的設備。本安設備可安裝在2區危險場所。本安關聯設備可連接到2區危險場所。
　　　正壓外殼型-Ex p
　　依據標準：GB3836.1-2010、GB3836.5-2004
正壓外殼型電氣設備：指具有正壓外殼的電氣設備，即該外殼能保持內部氣體的壓力高于外部環境大氣壓力，且能阻止外部爆炸性混合物的進入。
　　標準所指的正壓技術（Pressurization）是指1區防爆技術，即通過換氣使外殼內部的1區爆炸性環境置換為“安全區域”，并通過保持適當正壓，使周圍危險氣體不能進入外殼。這樣未經防爆設計和認可的普通電氣設備可安全地安裝在外殼內。
　　主要技術措施：用空氣或惰性氣體換氣，在規定 時間內進行換氣后，當外殼內部壓力高于設計規定值時，外殼內部電氣設備自動得電；當內部壓力低于規定值時就切斷主電源。注意：壓力監控設備通常需要采取其它防爆技術。
　　　澆封型-Ex m
　　依據標準：GB3836.1-2010、GB3836.9-2006
　　澆封型電氣設備：一種將整臺設備或部分澆封在澆封劑中，在正常運行和認可的過載或認可的故障下不能點燃周圍的爆炸性混合物的電氣設備。是一種隔離型防爆技術。
　　主要適用于電子組件單元(電子整流器)、線圈部件、超聲波探頭等產品。也可用作為對本安技術的補充措施。如降低功率元件溫升、結構間距保護等。
　　需注意：澆封材料必須具有較好的熱穩定性，以及澆封表面不應出現裂痕、龜裂等現象。
　　　油浸型-Ex o
　　依據標準：GB3836.1-2010、GB3836.6-2004
　　油浸型電氣設備：一種將電氣設備或電氣設備的部件整個浸在油或其它保護液中，使設備不能夠點燃液面以上或外殼外面的爆炸性混合物的電氣設備。
　　通過充油的方法，防止設備可能產生的電火花與可燃性氣體環境的接觸。需配置適當?shù)囊何?、油溫檢測控制電路。允許電氣設備存在移動觸頭、電弧、電火花或危險溫度。適用于大電流開關裝置、變壓器等產品。
　　　充砂型-Ex q
　　依據標準：GB3836.1-2010、GB3836.7-2004
　　充砂型電氣設備“q”：一種外殼內充填沙?；蚱渌畛洳牧希怪谝?guī)定的使用條件下，殼內產生的電弧、傳播的火焰、外殼壁或填充材料表面的過熱均不能點燃周圍爆炸性混合物的電氣設備。
　　字母“q”表示“quartz – 石英”。適用于各種電子部件，如鎮流器等。
　　采用充砂技術也可作為其它防爆技術的附加措施。
　　　n型-Ex n
　　依據標準：GB3836.8-2003
　　n 型電氣設備：一種在正常運行時或標準、制造廠規定的異常條件下，不會產生引起點燃的火花或超過溫度組別限制的*高表面溫度的電氣設備。目前具有5種防爆型式：
　　?、貳x nA - 無火花型設備
　　　②Ex nR - 限制呼吸外殼
　　?、跡x nL - 限制能量設備
　　　④Ex nZ - 具有簡單正壓
　　?、軪x nC – 封閉式結構
　　有火花型設備，電火花觸頭采用除nR、nL和nZ之外的保護技術(封閉、密封外殼)。
　　注意：序號①適用于正常工作，不產生電弧、火花或過熱表面的設備；序號②-⑤適用于正常工作，產生電弧、火花或過熱表面的設備，它通過采取標準規定的措施，使其不會產生點燃。

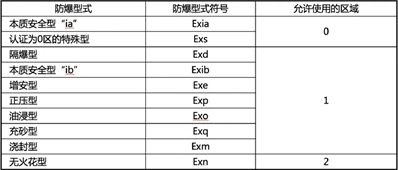

　　防爆型式和區域的關系
　　
三、防爆標志解析

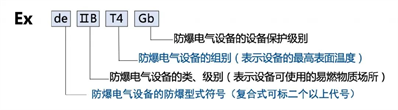

　　中國防爆電氣設備的防爆標志
　　
　　1、符號：隔爆型—d，增安型—e，本質安全型—ia/ib/ic，正壓型—p，油浸型—o，充砂型—q，無火花型—n，澆封型—m，特殊型—s。
　　2、ATEX防爆標志
　　

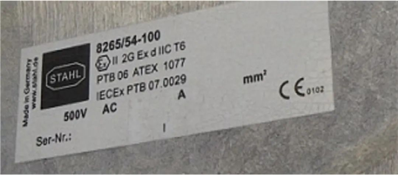

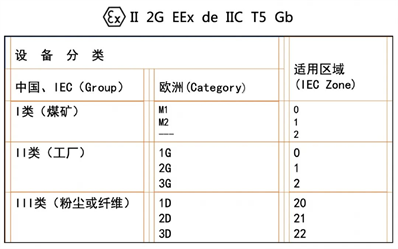

　　ATEX防爆標志舉例
　　II 1G ExiaIICT4 Ga - 表示設備可適用于0區工廠爆炸性氣體環境。
　　II 2G ExdeIICT6 Gb - 表示設備可適用于1區工廠爆炸性氣體環境。
　　II 2G Exd[ib]IICT6 Gb - 表示設備可適用于1區工廠爆炸性氣體環境，并含有可與1區氣體危險場所用本安設備相連的關聯電路。
　　
　　(注：溫度組別可直接標志*高表面溫度)
　　北美防爆標志
　　1、北美將爆炸性混合物分為三級：ClassⅠ代表氣體，ClassⅡ代表粉塵，ClassⅢ代表纖維。
　　2、爆炸性氣體危險場所的劃分：Division1（對應中國Zone0和Zone1）,Division2（對應中國Zone2） 。
　　3、將爆炸性氣體和粉塵、纖維共分為八組，其典型代表物質有：
　　?、貵roupA 代表氣體是乙炔；GroupB 代表氣體是氫氣；
　　?、贕roupC 代表氣體是乙稀；GroupD 代表代表氣體是丙烷和甲烷；
　　　③GroupE 代表代表金屬導電粉塵，電阻率小于105Ω·cm；
　　　④GroupF 代表碳粉塵，電阻率為105-108Ω·cm；
　　　⑤GroupG 代表農業粉塵和非導電粉塵，電阻率大于108Ω·cm。
　　?、薇ㄐ岳w維不分組，直接用ClassⅢ表示。
